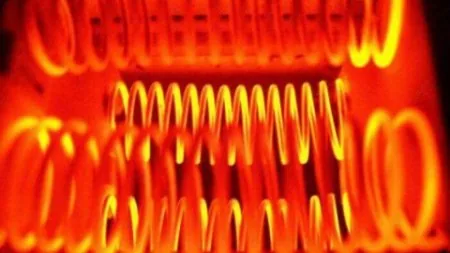

Как рассчитать длину нихромовой проволоки

18.03.2020
1 654

Как выполняется расчет длины нихромовой проволоки для нагревателя. Формулы и таблицы, позволяющие рассчитать длину нихрома по мощности, сопротивлению и температуре.

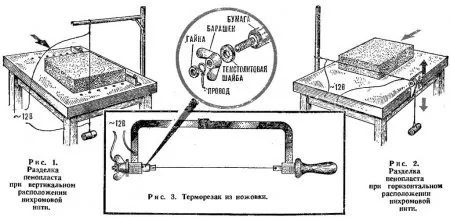

В практике домашнего мастера приходится ремонтировать или конструировать нагревательные приборы. Это могут быть различные печи, обогреватели паяльники и резаки. Чаще всего для этого применяют спирали или проволоку из нихрома. Основной задачей при этом является определить длину и сечение материала. В этой статье мы расскажем о том, как рассчитать длину нихромовой проволоки или спирали по мощности, сопротивлению и температуре. Содержание:

Основные сведения и марки нихрома


Нихромом называют сплав никеля и хрома с добавками марганца, кремния, железа, алюминия. У этого материала параметры зависят от конкретного соотношения веществ в сплаве, но в среднем лежат в пределах:

  • удельное электрическое сопротивление — 1,05-1,4 Ом*мм2/м (в зависимости от марки сплава);
  • температурный коэффициент сопротивления — (0,1-0,25)·10−3 К−1;
  • рабочая температура — 1100 °C;
  • температура плавления — 1400°C;

В таблицах удельное сопротивление часто приводится в мкОм*м (или 10-6 Ом*м) – численно значения те же, разница в размерности.



В настоящее время есть две самых распространённых марки нихромовой проволоки:

  • Х20Н80. Состоит на 74% из никеля и на 23% хрома, а также по 1% железа, кремния и марганца. Проводники этой марки можно использовать при температуре до 1250 С, температура плавления – 1400 С. Также он отличается повышенным электросопротивлением. Сплав применяют для изготовления элементов нагревательных приборов. Удельное сопротивление – 1,03-1,18 мкОм·м;
  • Х15Н60. Состав: 60% никеля, 25% железа, 15% хрома. Рабочая температура не более 1150 С. Температура плавления – 1390 С. Содержит больше железа, что повышает магнитные свойства сплава и увеличивает его антикоррозийную устойчивость.

Более подробно о марках и свойствах этих сплавов вы узнаете из ГОСТ 10994-74, ГОСТ 8803-89, ГОСТ 12766.1-90 и других.

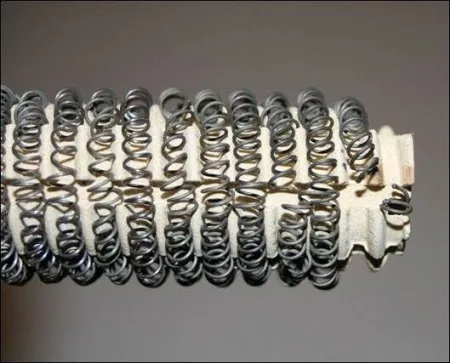

Как уже было сказано, нихромовая проволока применяется повсеместно где нужны нагревательные элементы. Высокое удельное сопротивление и температура плавления позволяют использовать нихром в качестве основы для разных нагревательных элементов, начиная от чайника или фена, заканчивая муфельной печью.



Методики расчета

Заключение

Таким образом вы можете посчитать длину проволоки для нихромовой спирали и определить нужный диаметр по мощности, сечению и температуре. Важно при этом учитывать:

  • условия окружающей среды;
  • расположение нагревательных элементов;
  • температуру спиралей;
  • температуру, до которой должна нагреться поверхность и другие факторы.

Даже приведенный расчет, несмотря на его сложность, нельзя назвать достаточно точным. Потому что расчет нагревательных элементов — это сплошная термодинамика и можно привести еще ряд факторов, которые влияют на его результаты, например, теплоизоляцию печи и прочее.

На практике после оценочных подсчетов спирали добавляют или убирают в зависимости от полученного результата или используют температурные датчики и устройства для её регулировки.
