В чем отличие драйвера от блока питания и трансформатора
Для питания светодиодов используются постоянный ток и низкое напряжение. Поэтому важно знать отличие блока питания от драйвера и трансформатора, чтобы выбрать подходящее устройство.
Большинство потребителей электрической энергии работают от сети переменного тока 220 В, но для многих современных светотехнических устройств нужны особые источники питания, обеспечивающие пониженное переменное или постоянное напряжение, или стабильный ток. Для создания необходимых условий эксплуатации низковольтных потребителей служат: электронный трансформатор, блок питания, драйвер. Важно правильно определить, какое из устройств выбрать в определённой ситуации, ведь от этого зависит, насколько качественно и долго будет служить оборудование. Рассмотрим свойства каждого преобразователя отдельно и чем отличается драйвер от блока питания и трансформатора.
Электронный трансформатор
Самый простой источник питания – трансформатор. В его функции входит повышение или понижение сетевого напряжения.

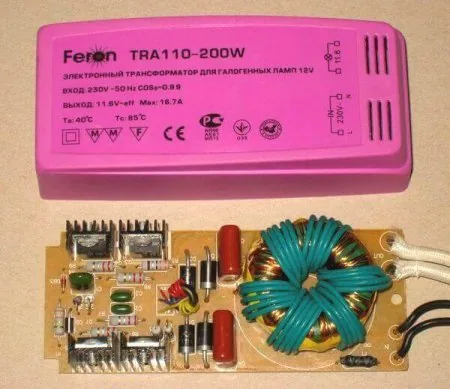

И у электронного, и у обычного трансформатора на выходе переменный ток, но в чем их отличие? В том, что электронные работают на высокой частоте, значительно превышающей сетевые 50 Гц, а именно десятки килогерц. Это позволило уменьшить их массу и габариты.

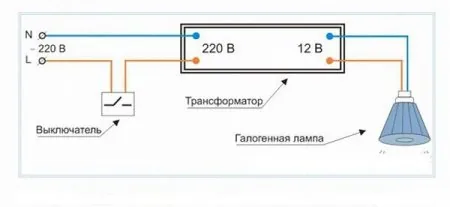

Электронные трансформаторы используют для питания галогенных ламп на 12 В или 24 В.
Если подключить такие лампочки непосредственно в электрическую сеть — они сгорят. Но, если галогеновая лампа рассчитана на 220 В, тогда понижающий трансформатор не нужен. Устройство включается напрямую в сеть.
Данный вид преобразователя не подходит для светодиодных ламп и светильников. Но простота и дешевизна устройства позволила широко применять его для подключения галогенных ламп.
При выборе прибора необходимо учесть:
- напряжение на выходе (должно соответствовать номинальному показателю подключаемого прибора);
- номинальную мощность (если к источнику питания подключаются параллельно несколько галогенных ламп, суммируется мощность каждой).
Размещают такой электронный преобразователь в непосредственной близости к питаемым лампочкам, чтобы он при этом не перегревался и обеспечивалась естественная вентиляция. При монтаже локальной подсветки допускается его крепление за подвесными потолками, перегородками, в шкафах. Запрещается включать трансформатор без нагрузки, да и большинство моделей при этом просто не запустится.
Блок питания постоянного тока
Блок питания постоянного тока является прибором для понижения переменного напряжения из электросети до требуемого значения, и преобразование его в постоянное.
Такие БП используют для светодиодных лент и для светодиодных ламп на 12В. Будет ошибкой использовать трансформатор для их питания, так как это может снизить срок службы, а также приведет к мерцанию светового потока.

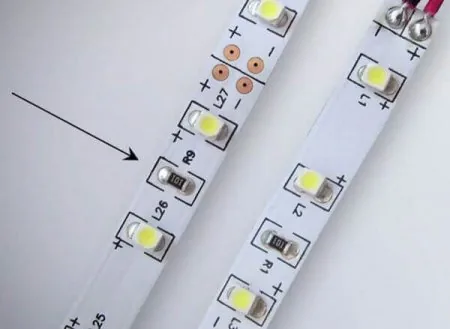

Как известно, для работы светодиодов нужен стабильный ток. Но такие блоки питания стабилизируют только напряжение. Для этого в LED-ленте, например, используют токоограничительные резисторы. Но эффективно такое решение только для маломощных диодов.
Драйвер
Для подключения мощных светодиодов, используемых в точечных светильниках, в прожекторах, уличных фонарях, используют драйвер.

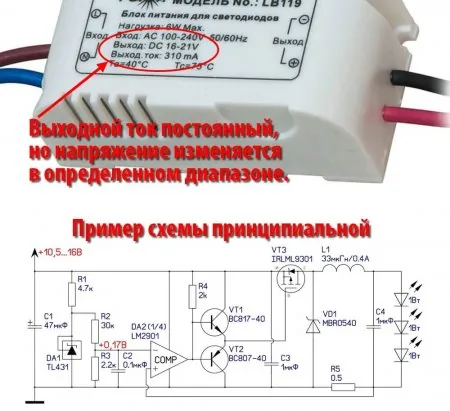

Это устройство является источником постоянного стабилизированного тока. При подключении к нему нагрузки напряжение может меняться, но сила тока будет иметь четко определённую величину.
Почему же для подключения светодиодов применяют драйвер, а не блок питания?
Одной из характеристик светодиодов является падение напряжения. Если в характеристиках полупроводникового прибора имеется запись — 300 миллиампер и 3.3 вольт, это означает, что номинальный ток для устройства составляет 300 мА, а падение напряжения – 3.3 В. И если питать его стабилизированным током такой величины, то будет служить долго и светить ярко.

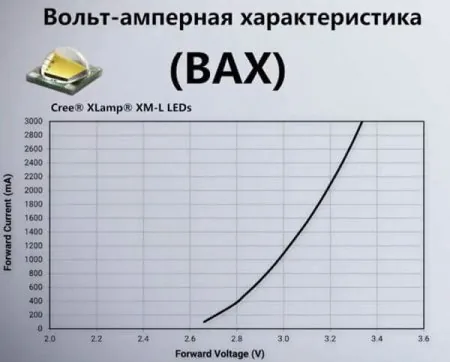

Из графика вольтамперной характеристики видно, что даже незначительное увеличение напряжения, приведёт к ощутимому возрастанию тока. И это не прямо пропорциональная зависимость, а приближенная к квадратичной.
Можно было бы предположить, что, выставив точное напряжение один раз, удастся навсегда установить значение номинального тока, необходимого для работы LED-источника света. Но у каждого экземпляра уникальные параметры и свойства, и при соединении нескольких штук параллельно или последовательно результат будет непредсказуемым.
Кроме того, на них оказывает влияние температура окружающей среды. Дело в том, что у светодиодов отрицательный температурный коэффициент напряжения (ТКН). Это значит, что при нагреве падение на светодиоде уменьшается, а ток повышается, если приложено стабилизированное, неизменяющееся напряжение. У драйверов выходное напряжение изменяется в зависимости от нагрузки и её состояния, и происходит стабилизация тока.
Поэтому, если при подключении светодиода использовать обычный БП на 12V постоянки, то светильник работать будет, но срок сократится. Чтобы правильно выбрать драйвер, нужно принять во внимание его основные технические характеристики:
- номинальный ток на выходе;
- максимальную мощность;
- минимальную мощность.
Иногда параметры для устройства указываются в другом виде. Например, технические характеристики драйвера 18-34В 650 мА (20 Вт):
- входное напряжение 85-277 В,
- выходное напряжение 18-34 В,
- выходной ток 650 мА.
То есть он подходит для светодиодной матрицы с характеристиками: мощность — 20 Вт, напряжение – 18-34 В, рабочий ток – 650-700 мА или для 6-10 светодиодов, мощностью 2 Вт.

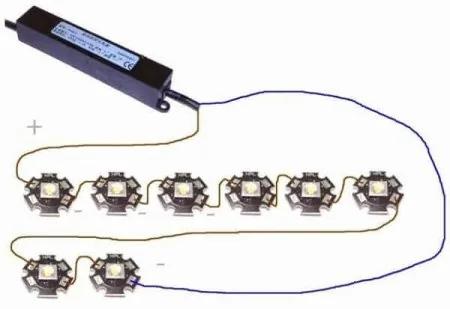

LED-светильники подключаются к драйверу последовательно, так как в этом случае через все элементы будет течь один и тот же ток. Если их подключить параллельно, то может оказаться, что какой-то из элементов будет перегружен, в то время как другой будет работать не на полную мощность.
Чтобы не превысить максимально допустимую нагрузку преобразователя, не рекомендуется увеличивать количество светодиодов в цепи.
Выбор драйвера осуществляется по току, который потребляют светодиоды. Например, диоду с мощностью 1 Вт нужны 300 – 350 мА.
У этого вида источников питания имеет такие недостатки, как:
- узкая специализация на светодиодах;
- возможность использования только для определённого количества LED источников.
То есть, для каждого устройства осуществляется подбор определенного количества светодиодов. Если в процессе работы, один из них выйдет из строя, то цепь разорвется и драйвер уйдет в защиту (или сгорит), так как последние не работают в режиме холостого хода.
В заключение отметим, что несмотря на то что драйвер, блок питания и электронный трансформатор служат для подключения низковольтных потребителей, это совершенно разные устройства, отличающиеся друг от друга по назначению. Важно понимать, в каких случаях каждый из них применяется. Ведь только правильно подобранный источник питания сможет создать оптимальные условия эксплуатации для вашего оборудования.
