5 идей сборки самодельного электрического обогревателя

23.10.2018
1 435

Сделать электрический обогреватель для дома либо машины довольно просто! Инструкции по сборке мы предоставили в статье!



Мы продолжаем рассказывать о самодельных электроприборах и наши новые мастер классы коснулись электрообогревателей. На самом деле собрать простой нагревательный элемент в домашних условиях не составит труда даже неопытному электрику. Необходимо всего лишь иметь при себе доступные подручные средства и схему, по которой должна выполняться сборка. Далее мы предоставим к Вашему вниманию несколько интересных идей с фото и видео примерами, которые доступно покажут, как сделать обогреватель своими руками для дома, гаража и даже машины! Содержание:

Идея №1 – Компактная модель для локального обогрева


Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

  • 2 одинаковых прямоугольных стекла, площадью около 25 см2 каждое (к примеру, размерами 4*6 см);
  • кусок алюминиевой фольги, ширина которой не больше ширины стекол;
  • кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
  • парафиновая свеча;
  • эпоксидный клей;
  • острые ножницы;
  • плоскогубцы;
  • деревянный брусок;
  • герметик;
  • нескольких ушных палочек;
  • чистая тряпочка.


5 идей сборки самодельного электрического обогревателя

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные, а главное – все могут находиться под рукой. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

  1. Тщательно протрите стекло тряпочкой от грязи и пыли.

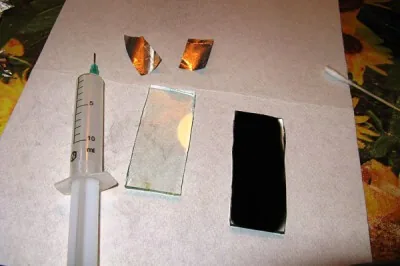

  2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Чтобы нагар лучше оседал на поверхности, рекомендуется перед сборкой электрического обогревателя охладить стекло.
  3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите края не больше, чем на 5 мм по всему периметру.
  4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
  5. Нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая).

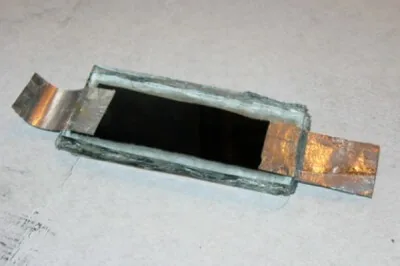

  6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.

  7. Затем загерметизируйте все места соединения.
  8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. После этого рассчитайте его мощность, пользуясь формулой: P=I2*R. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если мощность слишком большая, нужно переделать нагревательный элемент — сделать толще слой нагара (сопротивление станет меньше).
  9. Приклейте концы фольги к одной из сторон.

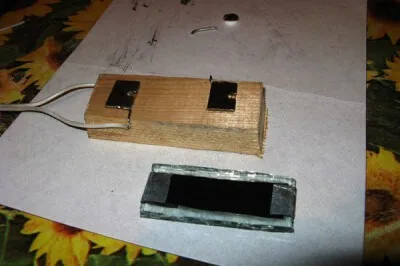

  10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрическому шнуру.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40о, чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более эффективные варианты самодельных электрообогревателей.

Идея №2 – Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

  • банка из-под кофе;
  • трансформатор 220/12 Вольт;
  • диодный мостик;
  • кулер;
  • нихромовая проволока;
  • текстолит, площадью примерно как диаметр банки;
  • дрель с тонким сверлом;
  • паяльник;
  • шнур для подключения к сети;
  • кнопочный переключатель.

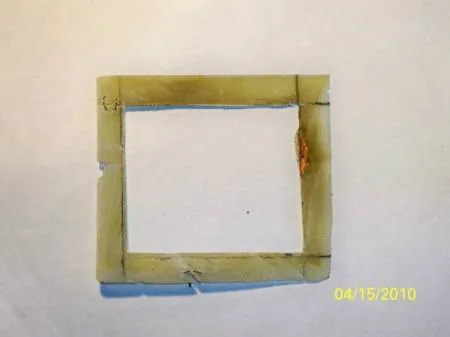

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

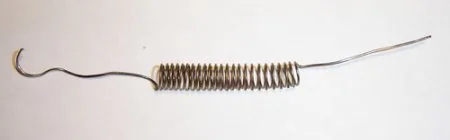

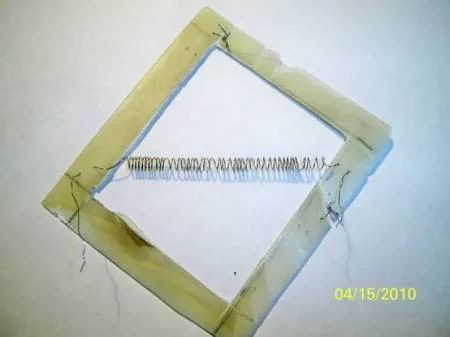

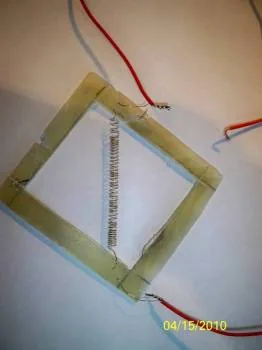

После этого с помощью дрели необходимо сделать по диагонали отверстия. Кстати, для этого можно и изготовить самодельную мини дрель по нашей инструкции. В отверстия закрепляем нихромовую проволоку, после чего припаиваем провода.

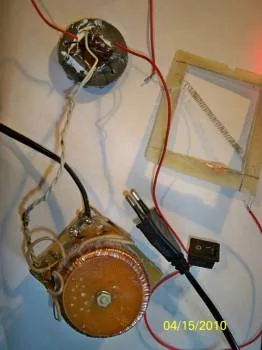

Соединяем в одну цепь трансформатор, диодный мостик, кулер, нихромовую проволоку и переключатель.

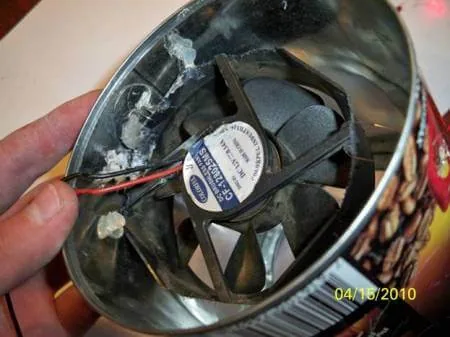

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

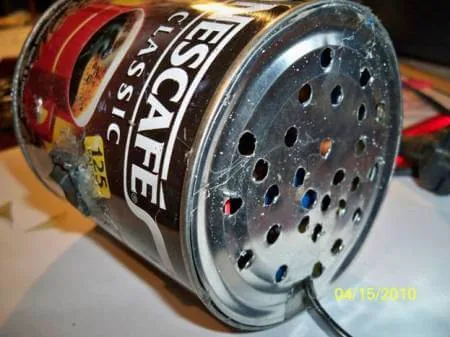

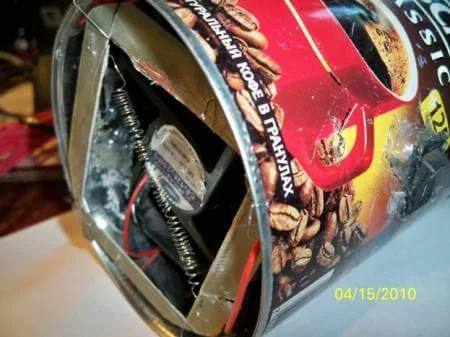

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!


Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Обзор самодельного электрообогревателя, мощностью менее 2 кВт


Идея №3 — Экономичное инфракрасное устройство

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

  • 2 листа пластика, площадь каждого 1 м2;

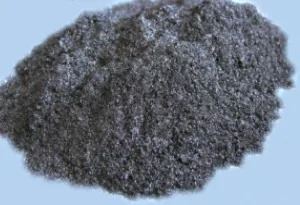

  • графитовый порошок, измельченный до фракции муки;
  • эпоксидный клей;
  • две медных клеммы;
  • шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

  1. Смешайте графит с эпоксидным клеем в соотношении 1 к 1.

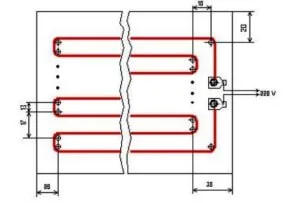

  2. Нанесите готовую токопроводящую смесь на одну из сторон пластика, зигзагом, как показано на схеме:

  3. Наклейте второй лист сверху и подождите, пока клей высохнет.
  4. Прикрепите с двух сторон электрообогревателя клеммы.
  5. Подключите к клеммам шнур и переходите к проверке самоделки.

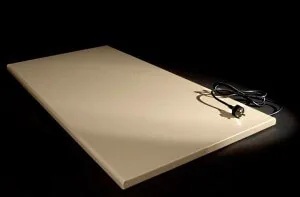

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность!

Идея №4 – Масляный прибор

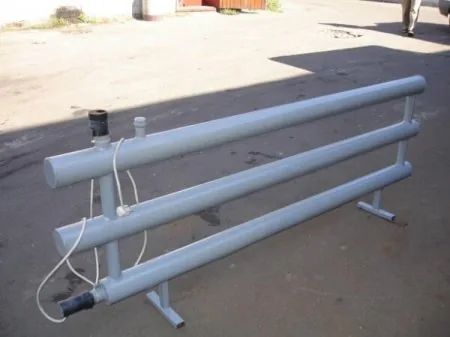

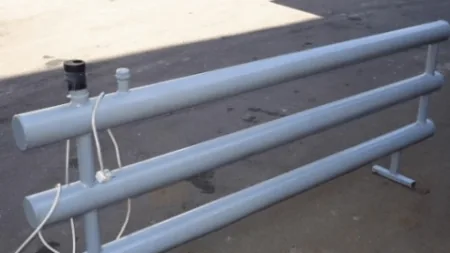

Еще одна модель устройства, которую рекомендуется собрать для отопления гаража либо других хозяйственных построек на даче. Все, что Вам нужно – старая батарея, трубчатый нагреватель, масло и пробка. Также потребуется сварочный аппарат, навыки работы со сваркой и немного свободного времени. На фото ниже представлен один из вариантов самодельного масляного обогревателя.



Внизу слева установлен трубчатый нагреватель, вверху пробка для слива/залива масла. Несложная конструкция электрообогревателя, которой будет достаточно для отопления небольшого помещения.

На видео ниже наглядно показывается, как сделать масляный обогреватель своими руками:

Обзор масляного радиатора, изготовленного из подручных средств


Идея №5 – Автомобильная электропечь

Ну и последний вариант самодельного обогревателя – устройство, работающее от 12 Вольт, которое можно использовать для обогрева салона собственного авто. Для сборки Вам нужны будут следующие материалы:

  • старый блок питания от компьютера;
  • нихромовая проволока;
  • остатки от напольной керамической плитки;
  • крепежные детали: болты, уголки, пластины.

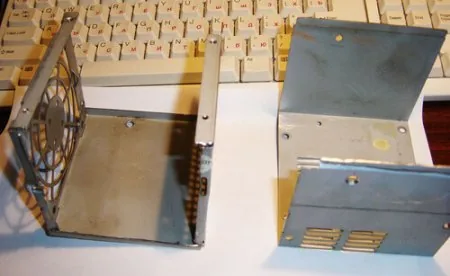

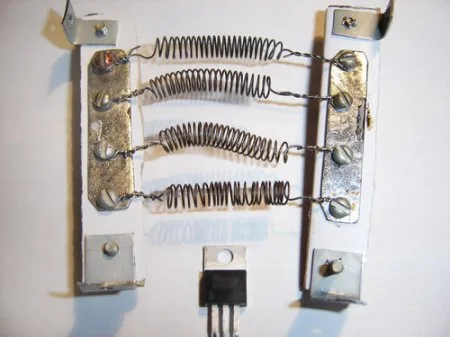

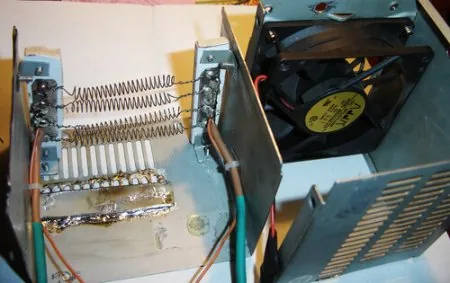

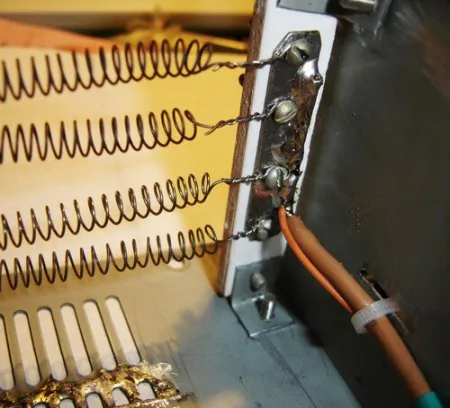

Самому сделать электрический обогреватель для машины не так уж и сложно. Процесс сборки рекомендуется просмотреть на мастер-классе в фото примерах:








Недостаток такого обогревателя – повышенная опасность возгорания в машине, т.к. нихромовая проволока практически не защищена. Помимо этого нужно правильно рассчитать мощность устройства, чтобы не вывести из строя проводку автомобиля.


Вот и все идеи по сборке самодельного электрообогревателя. Как Вы видите, простой электрический прибор можно запросто изготовить из различных подручных материалов, было бы желание. Если Вам понравились мастер-классы, поделитесь записью с друзьями, чтобы и они знали, как сделать обогреватель своими руками для дома, гаража либо машины!
