Как из 220 Вольт сделать 380?
Обзор методик получения 380 Вольт из 220 в квартире и частном доме. Узнайте, как можно получить трехфазное напряжение из однофазного.
В частном доме, в квартире, на даче, то есть в бытовых условиях, чаще всего встречается стандартное однофазное напряжение 220 Вольт, которое получается путём подключения потребителя к одной фазе и нулевому проводнику. Такое напряжение называется фазным, генератором его в основном является силовой трансформатор 6 кВ/380 В , установленный на распределительной подстанции, питающей данного потребителя. Иногда, особенно в частном доме, появляется необходимость запуска и эксплуатации асинхронного трёхфазного двигателя рассчитанного на 380 Вольт. Существуют схемы, которые дают возможность подключения данного двигателя и к однофазной сети 220 В, но при этом сильно теряется мощность электрической асинхронной машины. Соответственно возникает вопрос, как получить 380 Вольт из 220 в домашних условиях, для эффективной работы электродвигателя. Содержание:
- Что важно знать
- Методы получения 380 В из 220
- Преобразователь напряжения
- Метод использования трех фаз
- Трёхфазный трансформатор
Что важно знать
В трёхфазной сети все три фазы имеют сдвиг равный 120 градусов. Если бы нужно было сделать преобразование трёхфазного 220 Вольт в 380В, или же однофазного 220 в такое же, но с величиной напряжения 380 В, то это выполняется очень просто за счёт обычного повышающего трансформатора. В данной проблеме необходимо не просто увеличение величины напряжения, а получение полноценной трёхфазной сети из однофазной.
Существует три основных способа, с помощью которых можно сделать эту манипуляцию:
- с помощью электронного преобразователя (инвертора);
- путём подключения двух дополнительных фаз;
- за счёт применения трехфазного трансформатора, но при этом мощность всё равно снижается.
Перед тем как преобразовать сетевое напряжение нужно рассмотреть, а нет ли возможности подключить мотор к стандартной однофазной сети без потери мощности. Для начала нужно рассмотреть табличку на самом двигателе, некоторые из них предназначены на оба эти напряжения, как показано на первом фото. Только понадобится конденсатор для пуска.

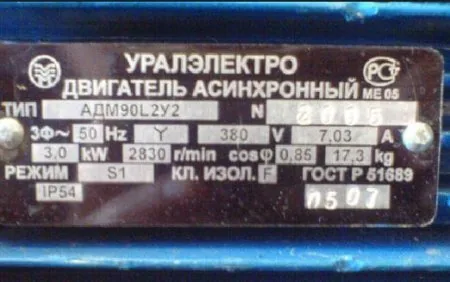

Вторая табличка показывает, что машина рассчитана исключительно на соединение обмоток звездой и напряжение соответственно 380 Вольт:
Можно, конечно, разобрать двигатель и найти концы обмоток, но это уже проблематично. Остановимся более подробно на создании качественной трёхфазной сети 380 В из 220.

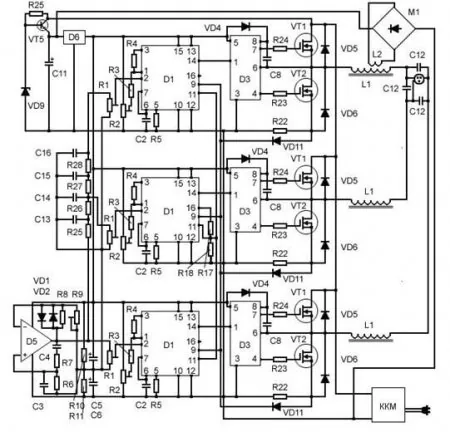

Методы получения 380 В из 220

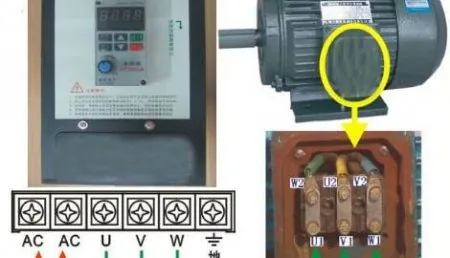

А так он выглядит в заводском корпусе:
Зачастую данные устройства имеют не только преобразование однофазного в трёхфазное напряжение, но и защищают электродвигатели от перегрузок, короткого замыкания и перегрева.
Здесь больше вопрос стоит не как переделать однофазное напряжение, а как подключить его, а для этого достаточно всего лишь трехфазного удлинителя, а если законно всё делать, то и счётчика.
