Простые идеи сборки хлопкового выключателя. Схемы и видео инструкции, которые помогу сделать акустический выключатель своими руками.


Для повышения комфорта и упрощения повседневной рутины люди постоянно совершенствуют приборы и придумывают новые. Сегодня рассмотрим устройство для управления электроприборами дистанционно, с помощью звука. Самодельный хлопковый автомат пригодится, к примеру, для включения света в тамбуре или кладовой, где по каким либо причинам поиск выключателя в темноте затруднен или неудобный. Ниже для читателей https://samelectrik.ru мы подробно расскажем, как сделать хлопковый выключатель своими руками, какие элементы нужно подготовить и по какой схеме осуществить сборку. Содержание:

Схемы сборки


Все хлопковые или акустические автоматы объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен триггер или реле времени, для управления силовым реле.



В данной схеме, работающей от сети 220в, сигнал с электретного микрофона поступает на транзистор VT1 для усиления, далее на узел согласования сопротивления, эмиттерный повторитель на транзисторе VT2. Далее на цифровой микросхеме ТМ2 собран триггер и компаратор сигнала.

Компаратор необходим для защиты выключателя от акустических помех, он отсекает слишком короткие или продолжительные звуки. Сигнал который прошел, меняет состояние триггера (на включено или выключено), а тот в свою очередь через силовой транзистор и тиристор управляет нагрузкой — лампой накаливания.

Похожая по назначению схема сборки самодельного хлопкового выключателя — на интегральном таймере.



Для удобства изучения схемы мы выделили на ней зоны. Усилитель микрофона на транзисторе КТ3102, компаратор на микросхеме 555, триггер ТМ561 и транзистор КТ3102, который управляет силовым реле.

Не менее интересным будет самостоятельная сборка акустического реле на микроконтроллере Ардуино:



Чтобы сделать хлопковый автомат своими руками, необходимо подготовить три платы:

  • Arduino Nano;
  • звуковой модуль;
  • плата силового реле.

Также необходим ПК, USB-шнур, блок питания на 5 Вольт. На ПК нужно установить программу Arduino IDE, для прошивки микроконтроллера.

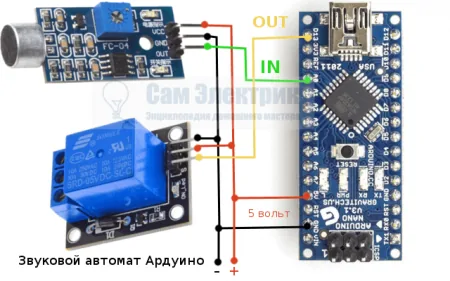

Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу же прошить контролер. Изменяя некоторые параметры регулировки и перезаписывая устройство можно тонко настроить самодельное звуковое реле под себя. Как видим из схемы, на контролер уходит четыре провода: два на питание, желтым цветом отмечен провод, идущий на управление силовым реле с контакта 13. Зеленым отмечен провод управления от микрофона, подключенный к аналоговому входу А0 контроллера.

Микросхема содержит в себе 8 аналоговых входов и 14 цифровых контактов вход/выход. Для нашего проекта мы взяли А0 и D13, так как вместе с ним загорается светодиод на плате Ардуино.

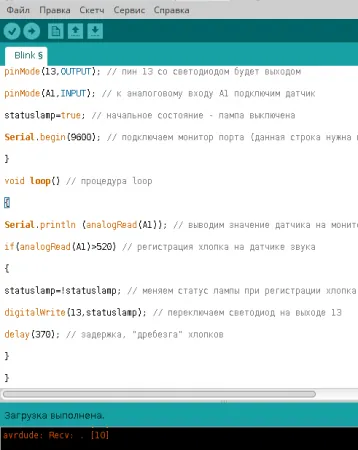

Скетч Ардуино для изготовления звукового реле: Скетч

Изменяя значение if(analogRead мы устанавливаем порог чувствительности, максимальное значение которое можно установить 1024. Внося изменения в строку delay изменяется время исполнения скетча. Тем самым устанавливается время готовности к переключению. В дополнение с этим устанавливается защитный порог от помех и ложных срабатываний. Кроме того чувствительность микрофона можно подкорректировать переменным регулятором на плате.

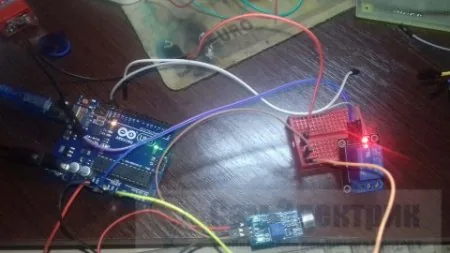

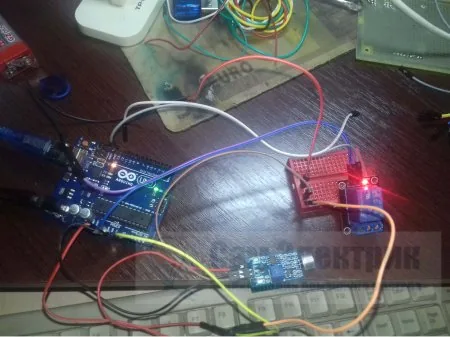

Для настройки и отработки схем, нами была взята плата для моделирования Ардуино UNO. После получения положительных результатов и отработки программы, была написана статья.


На видео ниже наглядно показывается самодельный хлопковый выключатель, который мы собрали по предоставленной схеме:


Видео инструкции

Несколько простых идей позволяющих самостоятельно изготовить акустический выключатель света, предоставлены на видео:




Теперь вы знаете, как сделать хлопковый выключатель своими руками. Надеемся, предоставленные варианты сборки, простейшие схемы и видео уроки были для вас полезными и интересными!
